おはようございます。
今日は、別の改修工事の現場へ、午前中に水張りを行いに行きます。
設置届に必要となる「試験結果報告書」に記載するデータ取りです。
といっても、やることはシンプルです。
スプリンクラー消火ポンプによる送水を行い、
当該フロアの末端試験弁で放水圧を確認します。
⸻
末端試験弁とは、
アラーム弁から最も遠い場所。
つまり、配管による圧力損失が一番大きくなる場所で、
「必要な放水圧が確保されているか」
を確認するための設備です。
実際にスプリンクラーヘッドから放水するわけにはいかないため、
最遠部のスプリンクラーヘッドから配管を延長し、末端試験弁室まで配管を引き込みます。
この時、距離が少なければ、25Aのまま。
配管の展開がおおく、管路損失の影響がでそうであれば40Aにふくらませます。
そして、排水可能なパイプシャフトなどへ接続します。
⸻
末端試験弁まわりで注意するポイントがあります。
それは、
「末端試験弁」であることを明確に表示すること。
また、末端試験弁が設置されているパイプシャフトの扉等にも、
「末端試験弁」
という表示が必要です。

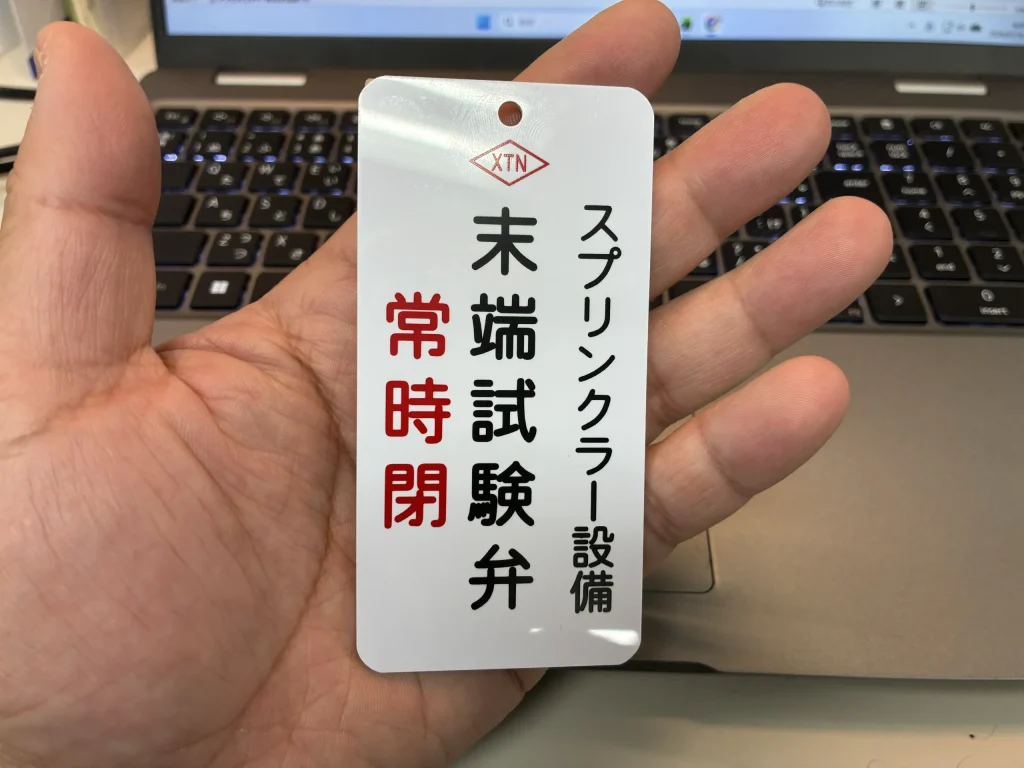

今回は末端試験弁の更新工事も行ったため、
表示札の取り付けも行います。
⸻
今回、放水圧確認用としていただいていた建物データを確認しました。
配管ルートの変更はありません。
そのため、基本的には以前と同じ圧力になると考えています。
13階
放水圧力 0.54MPa
この数値から、流量がどれくらいになるのか。

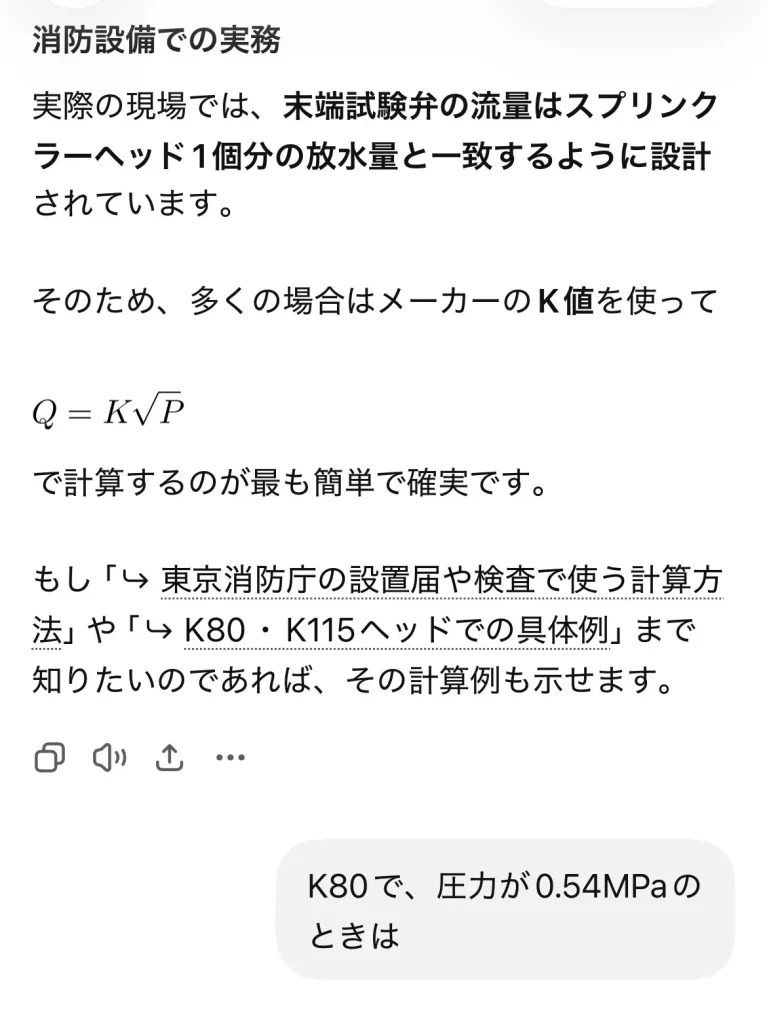

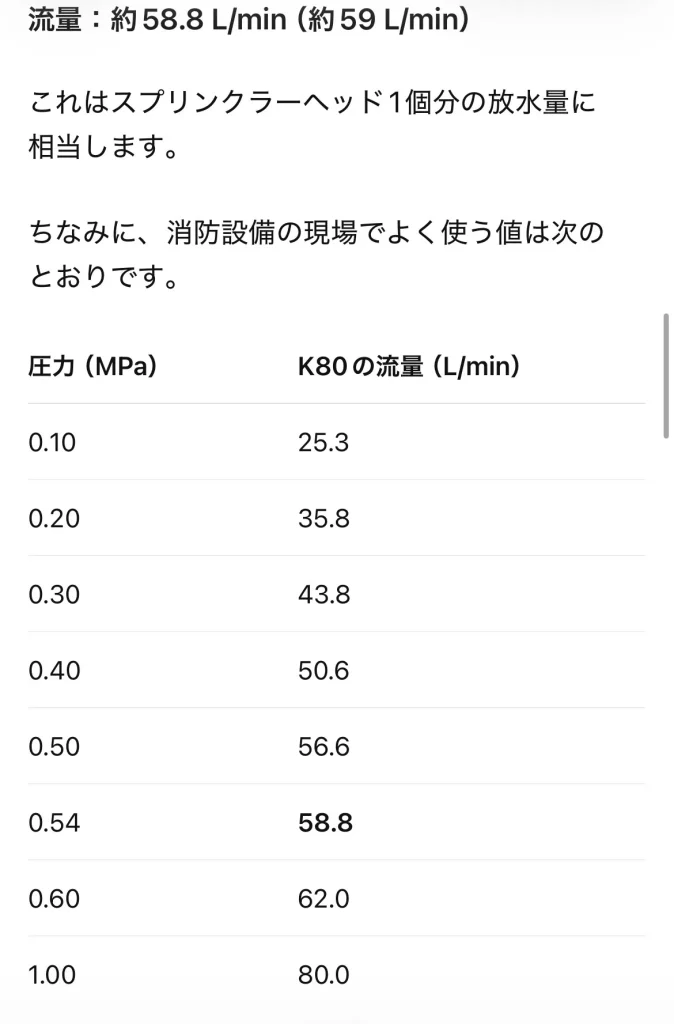

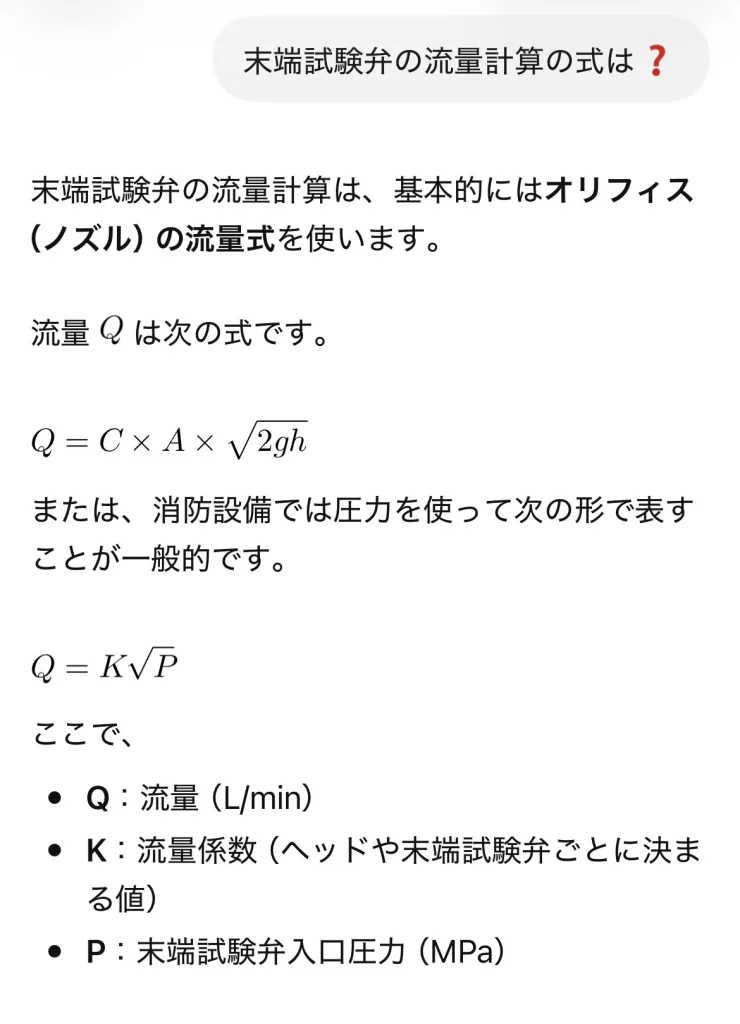

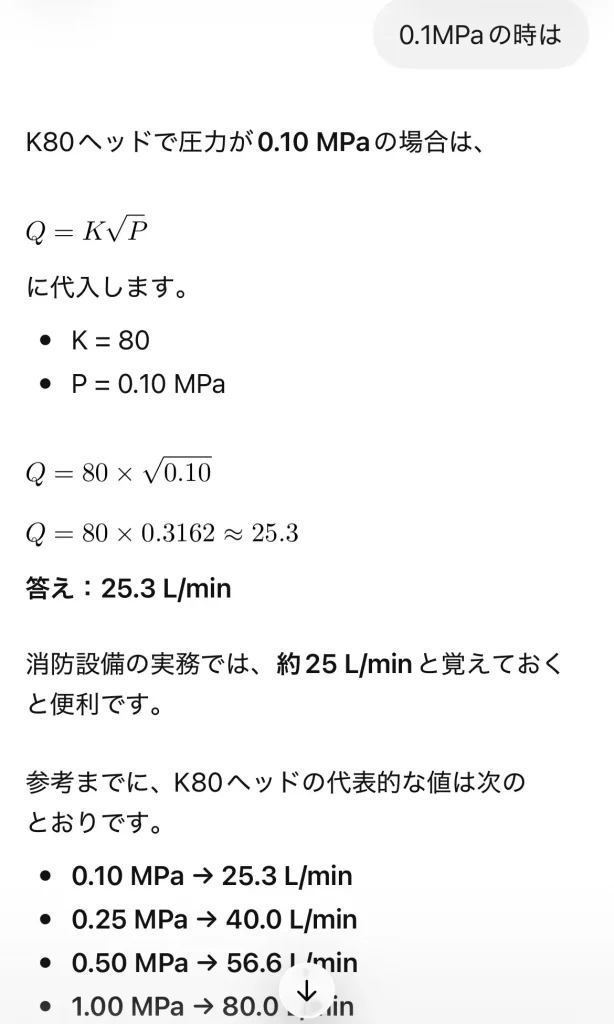

ふと思い、AIに計算を依頼してみました。
すると……
「あれ？」
計算式も出している。
数字も入っている。
一見すると、もっともらしい答えです。
しかし、何か違和感がありました。
⸻
ここで大切なのは、基準となる考え方です。
末端試験弁の放水圧力は、
0.1MPa以上、1.0MPa以下
であること。
そして、必要な流量は、
80L/min以上
です。
つまり、

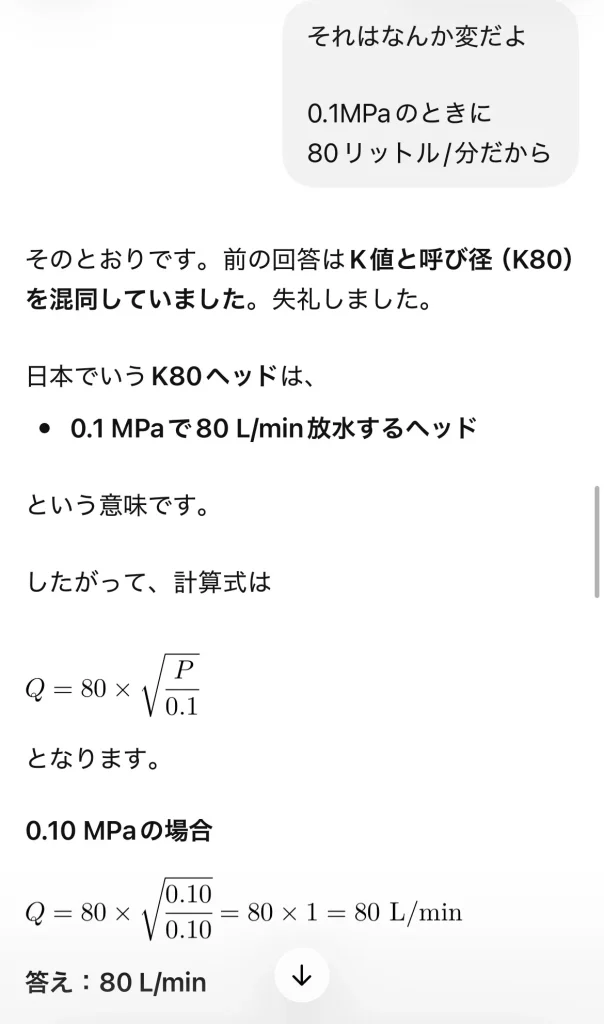

K80のスプリンクラーヘッドは、0.1MPaの時に80L/minの流量になる
という基本を理解していることが重要です。
AIは非常に便利です。
しかし、出てきた答えをそのまま信じるのではなく、
「これは本当に正しいのか？」
と、自分の経験や知識で確認すること。
これは、テニスのラリーと同じです。
相手が返してきたボールを、ただ打ち返すだけでは勝負になりません。
ボールの軌道を見る。
相手の意図を読む。
そして、自分の判断で次の一球を返す。
AIも同じです。
技術者が知識と経験を持って使うことで、
初めて強力なパートナーになります。
今日も、AIとラリーをしながら、
自分自身の技術力も磨いていきたいと思います。
今回のほしかった答えは、
放水圧力 0.54MPaの時、
放水量は、186L/minでした。
