竣工図とは、
建物完成時の「実際に施工された状態」を正確に反映した図面のことです。

工事中には、設計変更や現場での微調整が発生します。
それらをすべて反映し、最終的な施工状態を記録したものが竣工図です。

この図面は、将来の修繕やリフォーム、原状回復工事などの際に、非常に重要な資料となります。

⸻

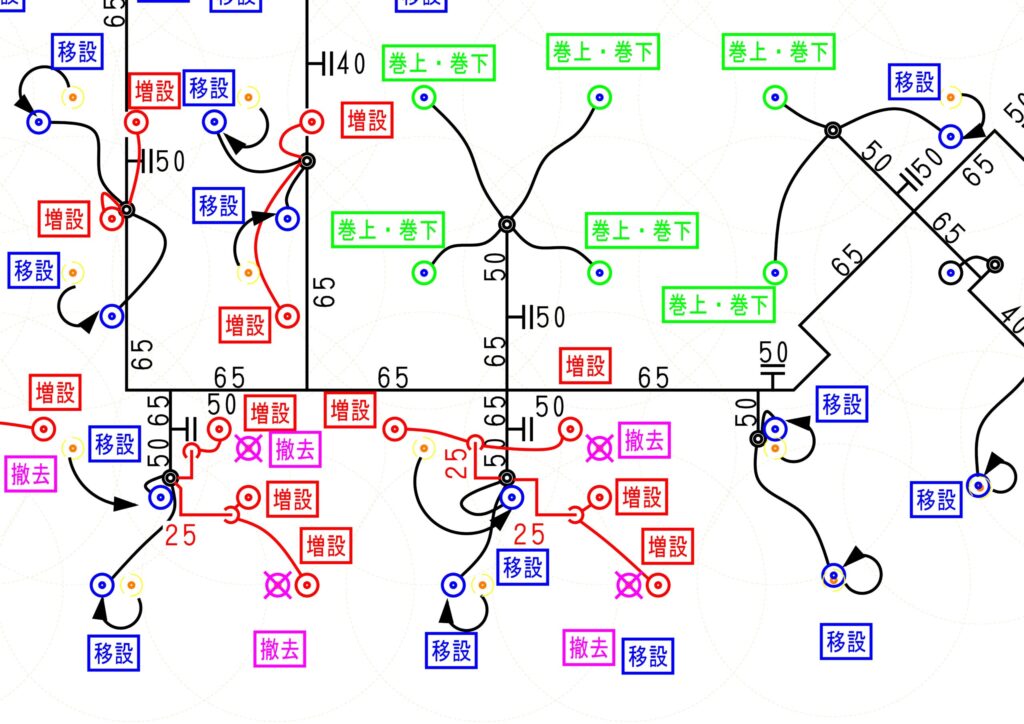

スプリンクラー設備の竣工図



スプリンクラー消火設備では、

天井面に設置されたSPヘッドの位置
配管からの取り出し
増設・撤去箇所
施工変更部分

などを図面に反映していきます。

工事を進める中で、

ヘッド位置の変更
取り出し口の変更
什器対応

などが発生するため、

最終的に
現地の状態と図面を一致させることが重要です。

⸻

設置届と提出書類

消防設備の工事完成後は、所轄消防署へ「設置届」を提出します。

設置届は、完成後「4日以内」に提出する必要があります。

提出時には、

竣工図
鏡(表紙)
試験結果報告書

そして、


着工届提出時から変更のあった場合は、

変更した図面などを添付します。

⸻

実際の作業内容

竣工図の修正作業は、

〇印を移動する
矢印を書き添える
配管・巻き出しフレキなどのルートを修正する

といった、シンプルな作業の積み重ねです。

図面作業だけであれば、1日程度ですぐに進められることもあります。

⸻

現場仕事は「点と点を結ぶ」こと

現場の仕事は、

現地を確認する
図面に反映する


という、「点と点を結ぶ」作業の連続です。

目的や理由が明確にあるので、
それに忠実に従って進めていけばよいのです。

⸻

消防設備士の仕事について

消防設備士というと難しく感じるかもしれません。

しかし実際は、

一つずつ覚える
現場を経験する
継続して積み重ねる

ことで、確実に身についていく仕事です。

継続は 力なりですよ!!
