ある日、久しぶりにサブコンの若者からTELが来ました。

「岩崎さん!すぐ来れますか?」

現場近くに居合わせたので、急行しました。

築20年ほどでしょうか、ポンプ室に到着し

「フレキが持ちこたえてくれてよかったですね!!」

補助加圧ポンプの25Aの配管が折れて

水が噴き出したようですが、緊急排水はされた後でした。

復旧工事を依頼されましたので 対応です。

まず、

原因の考察

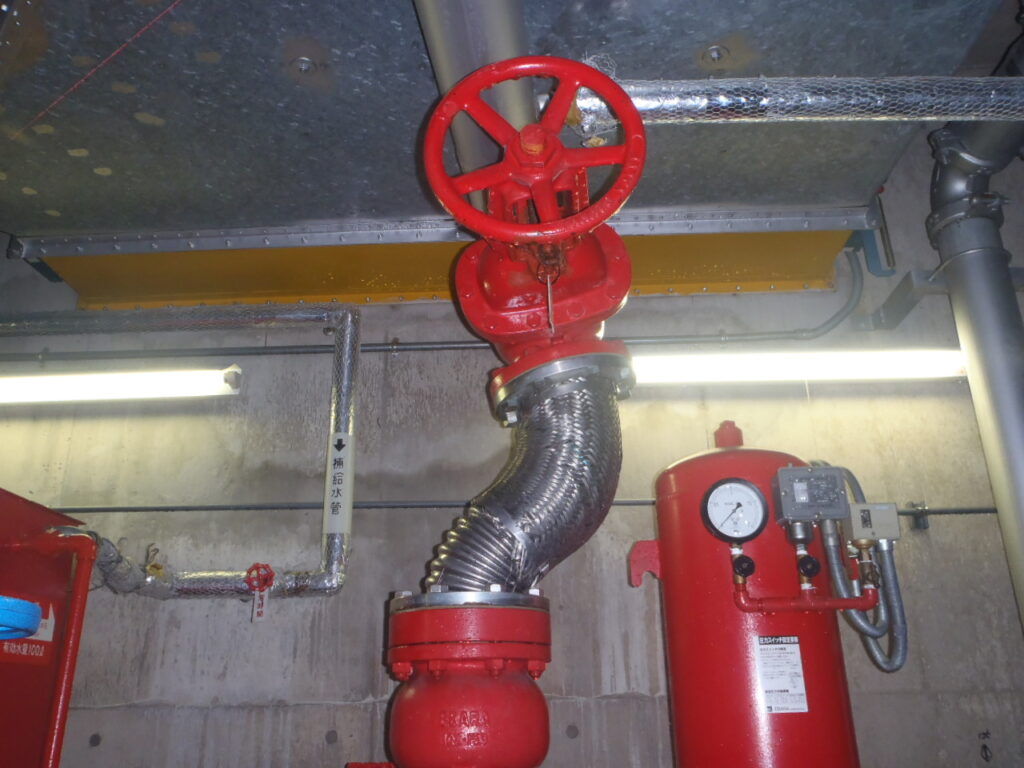

ポンプ上部に角ダクトがあり、

ポンプデリべリの最重要架台が無い。

これでは、ポンプ起動した瞬間の上向きの力を

抑え込むことができない。

次に、

配管の接続をハウジングで施工している。

ハウ人グ接続自体は良いのですが、

この接続では、回転する力がかかると抑えが効かない。

つまり、

ポンプ起動→上向きの衝撃→フレキによるベクトルのズレ

 →衝撃の力が回転するように逃げた。

 →ハウジングの接続は、回転を抑えることはない。

では、どうするのか?

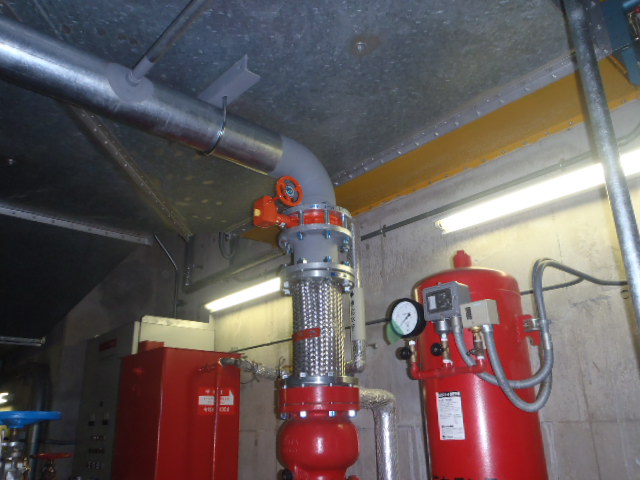

ポンプデリベリにしっかりと架台を取る。

この時、既存のゲートバルブでは全長が大きいので、

「バタフライバルブ」に変更しました。

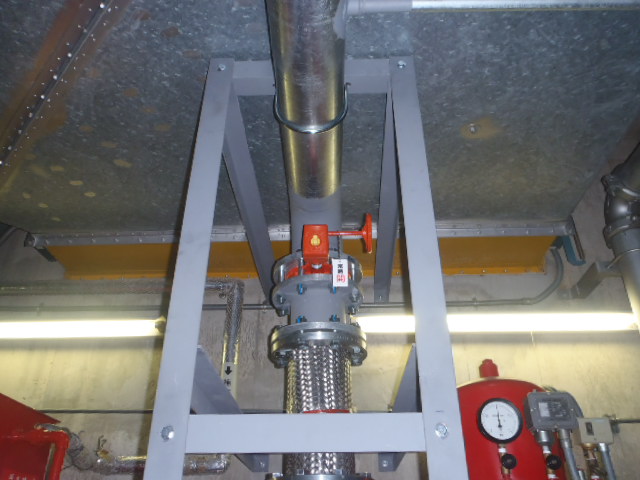

「X,Y,Z]と3軸の力を抑え込めるような「架台」を作成します。

俗に言う、「首根っこを押さえる!!」です。

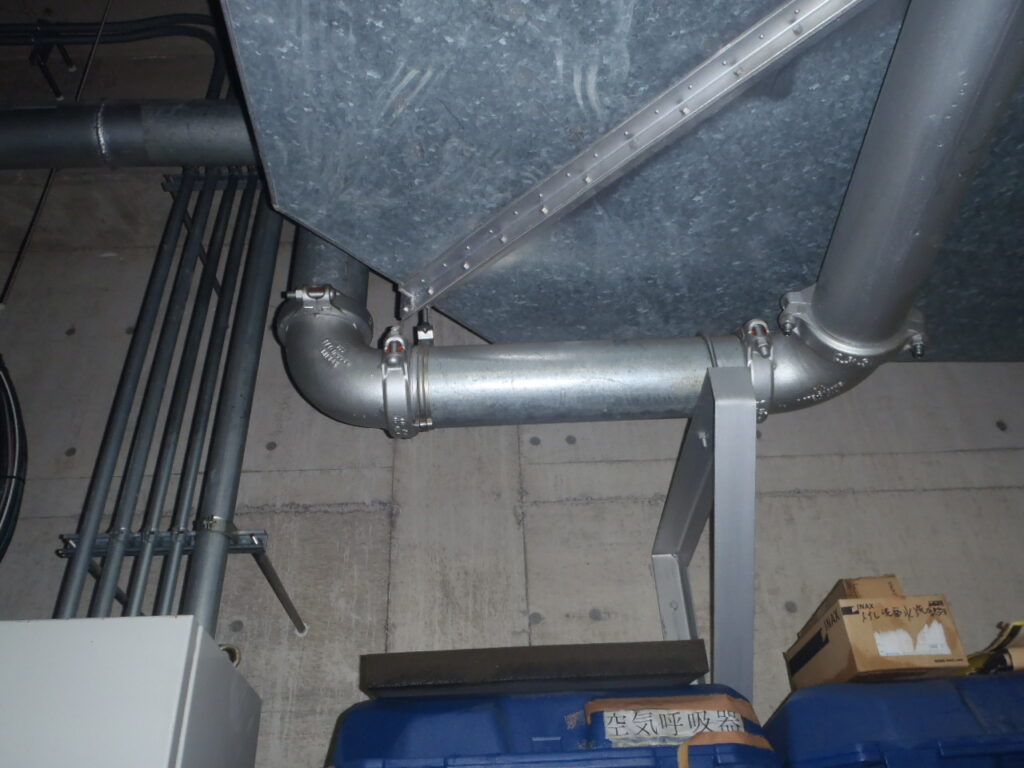

デリべりの先1つ目の曲がり

ここのハウジングの使い方がダメです。

こうする。

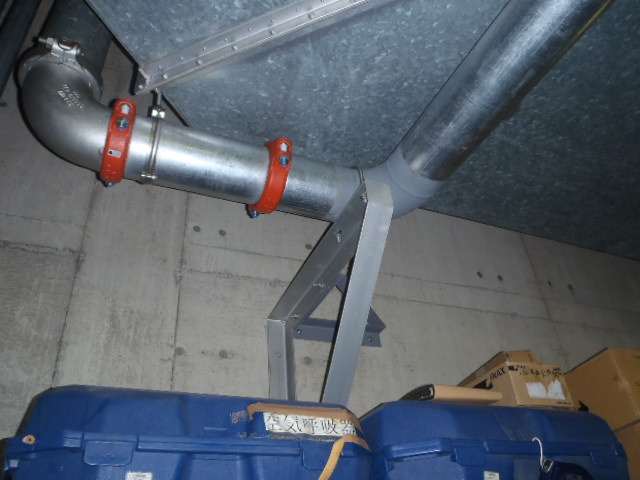

溶接エルボで、回転を抑えるように固定です。

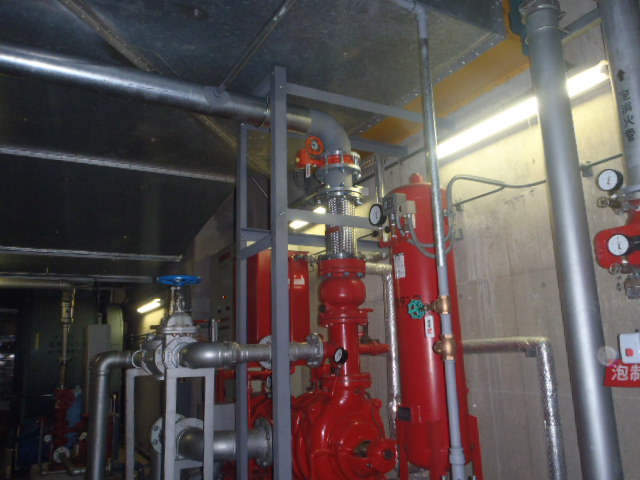

「モーメント」を意識して、

効果的に架台の配置をする。

この経験を境界として、

架台(振れ止め)に対する意識が変わりました。

それと、

ハウジングのメリットデメリットです。

適材適所で、ハウジングとフランジを使い分けます。

溶接接続と、ネジ接続。
